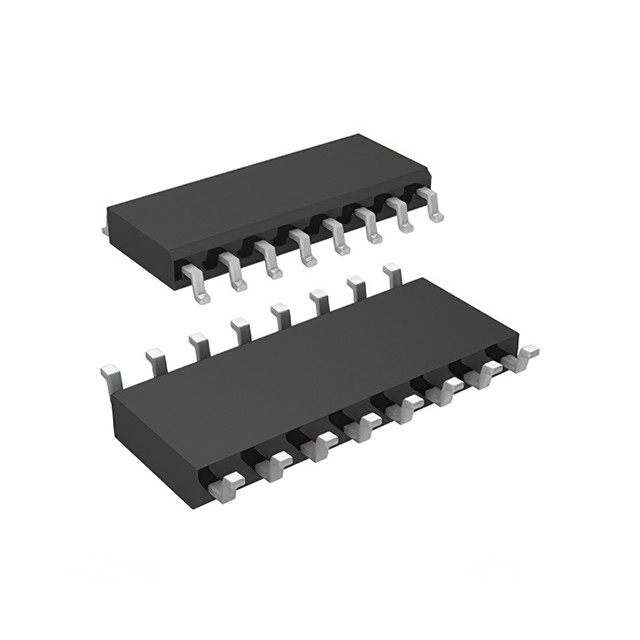

IC BOM Linh kiện điện tử Giải pháp một cửa 1Mbps HVDA541QDRQ1

Các tính năng cho SN65HVDA541-Q1

• Đủ điều kiện cho các ứng dụng ô tô
• AEC-Q100 đủ điều kiện với các kết quả sau:
  • Nhiệt độ thiết bị Lớp 1: –40 ° C đến 125 ° C
  • Thiết bị HBM ESD Phân loại Mức 3A
  • Thiết bị CDM ESD Mức phân loại C6
  • Cấp độ phân loại ESD MM của thiết bị M4
• Đáp ứng hoặc Vượt quá các Yêu cầu của ISO 11898-2 và ISO 11898-5
• GIFT / Tuân thủ CNTT-TT
• Bảo vệ ESD lên đến ± 12 kV (Mô hình cơ thể người) trên các chân xe buýt
• Thích ứng mức điện áp I / O
  • SN65HVDA54x: Dải điện áp I / O thích ứng (VIO) Từ 3 V đến 5,33 V
  • SN65HVDA54x-5: 5 VVCCPhiên bản thiết bị
• Chế độ hoạt động:
  • Chế độ bình thường: Tất cả các thiết bị
  • Chế độ chờ nguồn điện thấp (VCCKhông bắt buộc, chỉ VIOCung cấp năng lượng hệ thống tiết kiệm cần thiết)
    • SN65HVDA540: Không thức dậy
    • SN65HVDA541: Yêu cầu đánh thức RXD
  • Chế độ im lặng (Chỉ nhận): HVDA542
• Tuân thủ điện từ cao (EMC)
• Sự bảo vệ
  • Bảo vệ dưới điện áp trên VIOvà VCC
  • Bảo vệ lỗi xe buýt từ –27 V đến 40 V
  • TXD Hết giờ Bang thống trị
  • Khóa yêu cầu đánh thức RXD trên CAN Bus Bị kẹt lỗi ưu thế (HVDA541)
  • Bảo vệ ngắt nhiệt
  • Power-Up / Down Bus I / O không có trục trặc
  • Trở kháng đầu vào Bus cao khi không có nguồn (Không có tải trên Bus)

Mô tả cho SN65HVDA541-Q1

Thiết bị SN65HVDA54x-Q1 và SN65HVDA54x-5-Q1, được gọi là HVDA54x và HVDA54x-5 tương ứng, được thiết kế và đủ điều kiện để sử dụng trong các ứng dụng ô tô và đáp ứng hoặc vượt quá các thông số kỹ thuật của Vật lý CAN (Mạng vùng điều khiển) tốc độ cao ISO 11898 Chuẩn lớp (bộ thu phát).
