| Hàng hiệu: | Texas Instruments |
|---|---|
| Số mô hình: | TMUX1511RSVR |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
| Thời gian giao hàng: | 2 ~ 8 ngày làm việc |
| Điều khoản thanh toán: | T / T |
| Nhãn hiệu: | Texas Instruments | Giấy chứng nhận: | / |
|---|---|---|---|
| Người mẫu: | TMUX1511RSVR | MOQ: | 1 cái |
| Giá bán: | Negotiated | Vận chuyển: | 2 ~ 8 ngày làm việc |
| thanh toán: | T / T | ||
| Điểm nổi bật: | IC BOM Linh kiện điện tử,Texas Instruments BOM Linh kiện điện tử,TMUX1511RSVR |
||

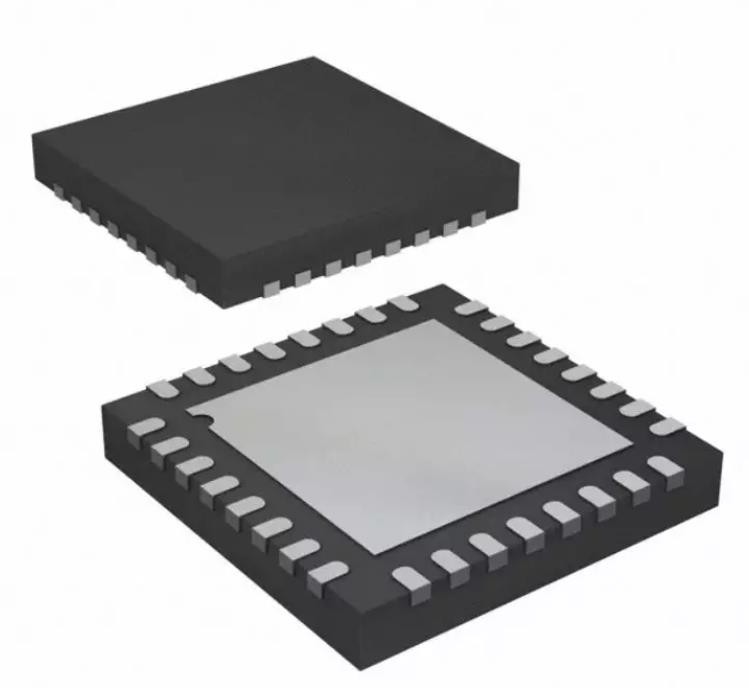

Giải pháp Một cửa của Linh kiện điện tử IC gốc 3000MHz Texas Instruments TMUX1511RSVR
Linh kiện điện tử IC TexasDụng cụ / TI TMUX1511RSVR
| Cấu hình | SPST 1: 1 |
| Số kênh (#) | 4 |
| Điện áp cung cấp điện - đơn (V) | 1,8, 2,5, 3,3, 5 |
| Các giao thức | Tương tự, JTAG, UART, I2C, SPI, RGMII, TDM, I2S |
| Ron (Typ) (Ohms) | 2 |
| CON (Kiểu) (pF) | 3,3 |
| Dòng rò ở trạng thái BẬT (Tối đa) (µA) | 0,05 |
| Băng thông (MHz) | 3000 |
| Phạm vi nhiệt độ hoạt động (C) | -40 đến 125 |
| Đặc trưng | Ngõ vào điều khiển tương thích 1.8-V, Logic an toàn, Tích hợp điện trở kéo xuống trên chân logic, Bảo vệ tắt nguồn, Hỗ trợ điện áp đầu vào vượt quá nguồn cung cấp |
| Dòng điện liên tục đầu vào / đầu ra (Tối đa) (mA) | 25 |
| Xếp hạng | Mục lục |
| Nguồn cung cấp hiện tại (Typ) (uA) | 37 |
TMUX1511 là một công tắc bán dẫn oxit kim loại bổ sung (CMOS). TMUX1511 cung cấp cấu hình công tắc SPST 1: 1 với 4 kênh được điều khiển độc lập.Nguồn cung cấp hoạt động rộng từ 1,5 V đến 5,5 V cho phép sử dụng trong một loạt các ứng dụng từ máy chủ và thiết bị truyền thông đến các ứng dụng công nghiệp.Thiết bị hỗ trợ tín hiệu kỹ thuật số và tương tự có hướng trên chân nguồn (Sx) và chân cống (Dx) và có thể truyền tín hiệu trên nguồn cung cấp lên đến VDDx 2, với điện áp đầu vào / đầu ra tối đa là 5,5 V.
Bảo vệ khi tắt nguồn lên đến 3,6 V trên đường dẫn tín hiệu của TMUX1511 cung cấp khả năng cách ly khi điện áp cung cấp bị loại bỏ (VDD= 0 V).Nếu không có tính năng bảo vệ này, các thiết bị chuyển mạch có thể cấp nguồn trở lại cho đường ray hỗ trợ thông qua một diode ESD bên trong và gây ra thiệt hại tiềm tàng cho hệ thống.
Mạch Logic không an toàn cho phép áp dụng điện áp trên các chân điều khiển logic trước chân nguồn cung cấp, bảo vệ thiết bị khỏi bị hư hỏng.Tất cả các đầu vào điều khiển logic đều có ngưỡng tương thích logic 1,8 V, đảm bảo cả khả năng tương thích logic TTL và CMOS khi hoạt động trong dải điện áp cung cấp hợp lệ.
