| Hàng hiệu: | Analog Devices |
|---|---|
| Số mô hình: | ADIN1100 |
| Giá bán: | $1 ~ $20 |
| Thời gian giao hàng: | 5 ~ 8 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Điểm nổi bật: | 10BASE-T1L Ethernet PHY,ADIN1100 Ethernet PHY |
||
|---|---|---|---|

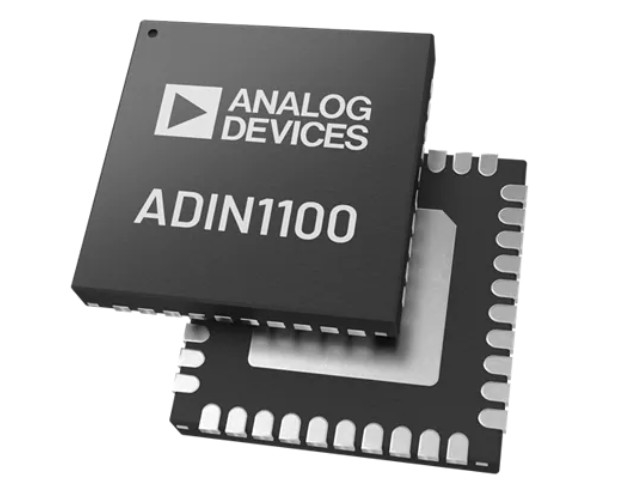

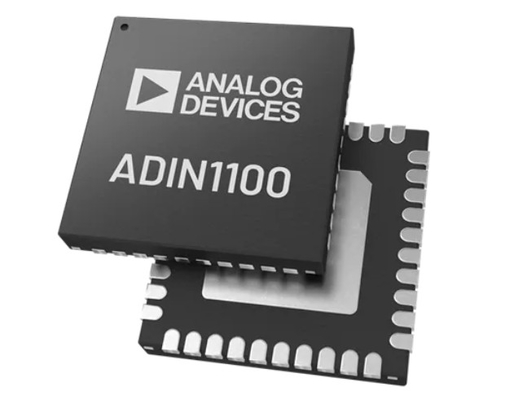

Công ty TNHH Thiết bị tương tự ADIN1100 10BASE-T1L Ethernet PHY là một Ethernet PHY 10BASE-T1L mạnh mẽ, công nghiệp, công suất thấp được thiết kế cho các ứng dụng công nghiệp tuân theo tiêu chuẩn IEEE 802.3cg Ethernet cho ethernet đôi đơn 10Mb / s tầm xa.ADI ADIN1100 10BASE-T1L Ethernet PHY tích hợp lõi Ethernet PHY với tất cả các mạch tương tự liên quan, bộ đệm xung nhịp đầu vào và đầu ra.Ngoài ra, thanh ghi điều khiển giao diện quản lý và thanh ghi hệ thống con cũng như giao diện MAC và logic điều khiển để quản lý thiết lập lại và điều khiển đồng hồ và cấu hình chân cũng được tích hợp.
Lõi PHY hỗ trợ chế độ hoạt động 1,0V pk-pk và chế độ hoạt động 2,4V pk-pk được xác định trong tiêu chuẩn.Nó có thể hoạt động từ một đường ray cung cấp điện duy nhất 1,8V hoặc 3,3V, với tùy chọn điện áp thấp hơn hỗ trợ mức điện áp truyền pk-pk 1,0V.Chế độ hoạt động 1.0V pk-pk, điện trở kết cuối bên ngoài và chân Rx / Tx độc lập làm cho ADIN1100 lý tưởng cho các ứng dụng an toàn nội tại.ADIN1100 có một mạch giám sát nguồn cung cấp điện áp tích hợp và mạch khởi động lại khi bật nguồn để cải thiện độ mạnh mẽ ở cấp độ hệ thống.
Giao diện MDIO là giao diện nối tiếp hai dây để giao tiếp giữa bộ xử lý chủ hoặc MAC và ADIN1100, do đó cho phép truy cập thông tin điều khiển và trạng thái trong thanh ghi quản lý lõi PHY.Giao diện tương thích với cả cấu trúc khung quản lý Điều khoản 22 và Điều khoản tiêu chuẩn IEEE 802.3 Điều khoản 45.ADIN1100 có sẵn trong một gói 6 mm × 6 mm 40-ld.
