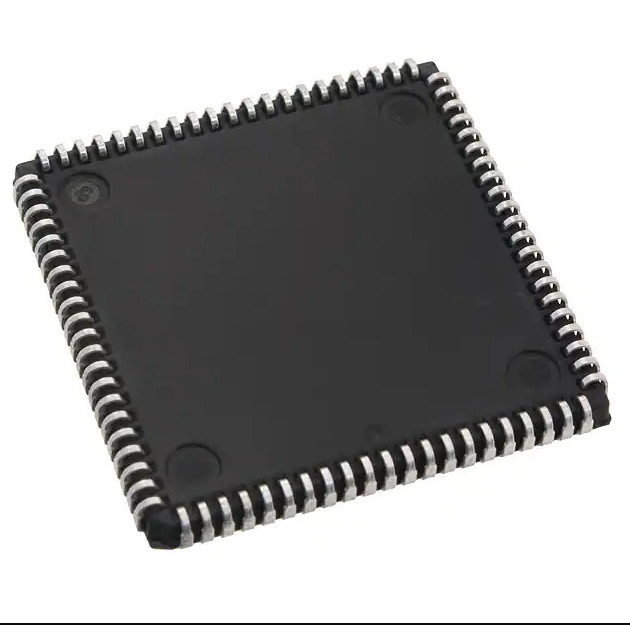

Mảng cổng lập trình trường PLCC FPGA XILINX XCS05XL trong điện tử kỹ thuật số

Mảng cổng lập trình trường XILINX XCS05XL PLCC FPGA trong điện tử kỹ thuật số

Mô tả Sản phẩm



Spartan-XL XILINX XCS05XL Spartan Dòng đầy đủ PLCC Họ FPGA IC lỗi thời XCS05XL-4PC84C



Lỗi thờiSpartan-XL XILINX XCS05XL Spartan Dòng đầy đủ PLCC gắn trên bề mặt IC FPGA XCS05XL-4PC84C



Loại	Mạch tích hợp (IC)
Gia đình	Nhúng - FPGA (Mảng cổng lập trình trường)
Mfr	Xilinx Inc.
Loạt	Spartan-XL
Bưu kiện	Cái mâm
Trạng thái bộ phận	Lỗi thời
Số lượng LAB / CLB	100
Số phần tử logic / ô	238
Tổng số bit RAM	3200
Số lượng I / O	61
Số cổng	5000
Cung cấp điện áp	3V ~ 3.6V
Kiểu lắp	Bề mặt gắn kết
Nhiệt độ hoạt động	0C ~ 85C (TJ)
Gói / Trường hợp	84-LCC (J-Lead)
Gói thiết bị của nhà cung cấp	84-PLCC (29,31x29,31)
Số sản phẩm cơ bản	XCS05XL



Bảng dữ liệu gia đình XILINX Spartan và Spartan-XL FPGA (Một số sản phẩm đã lỗi thời / chưa hết thời, vui lòng liên hệ với chúng tôi qua ic@icschip.com để biết thêm thông tin)



Giới thiệu :

Dòng Spartan® và Spartan-XL FPGA là giải pháp FPGA sản xuất số lượng lớn cung cấp tất cả các yêu cầu chính để thay thế ASIC lên đến 40.000 cổng.Những yêu cầu này bao gồm hiệu suất cao, RAM trên chip, các giải pháp cốt lõi và giá cả, với khối lượng lớn, tiếp cận và trong nhiều trường hợp tương đương với các thiết bị ASIC được lập trình mặt nạ.Bằng cách hợp lý hóa bộ tính năng của dòng Spartan, tận dụng các công nghệ quy trình tiên tiến và tập trung vào quản lý tổng chi phí, dòng Spartan cung cấp các tính năng chính theo yêu cầu của ASIC và những người dùng logic khối lượng lớn khác trong khi tránh chi phí ban đầu, chu kỳ phát triển dài và rủi ro vốn có của ASIC.Họ Spartan và Spartan-XL trong loạt Spartan có mười thành viên, như được thể hiện trong Bảng 1. Tính năng của Spartan / Spartan-XL FPGA Lưu ý: Các thiết bị thuộc dòng Spartan được mô tả trong bảng dữ liệu này bao gồm họ Spartan 5V và Spartan- 3,3V Gia đình XL.Xem các bảng dữ liệu riêng biệt để biết các thành viên nâng cao hơn cho Dòng Spartan.• FPGA thay thế ASIC đầu tiên để sản xuất khối lượng lớn với RAM trên chip • Mật độ lên đến 1862 ô logic hoặc 40.000 cổng hệ thống • Bộ tính năng được sắp xếp hợp lý dựa trên kiến ​​trúc XC4000 • Hiệu suất hệ thống vượt quá 80 MHz • Bộ giải pháp xác định trước AllianceCORE và LogiCORE ™ rộng rãi có sẵn • Khả năng lập trình lại không giới hạn • Chi phí thấp.

Các tính năng cấp hệ thống - Có sẵn trong cả hai phiên bản 5V và 3.3V - Bộ nhớ SelectRAM ™ trên chip - Hoàn toàn tuân thủ PCI - Khả năng đọc lại đầy đủ để xác minh chương trình và khả năng quan sát nút bên trong - Logic mang tốc độ cao chuyên dụng - Khả năng bus 3 trạng thái bên trong - Tám Mạng đồng hồ hoặc mạng tín hiệu có độ lệch thấp toàn cầu - Logic Quét ranh giới tương thích IEEE 1149.1 - Các gói nhựa giá rẻ có sẵn ở mọi mật độ - Tương thích dấu chân trong các gói thông thường • Được hỗ trợ đầy đủ bởi hệ thống phát triển Xilinx ISE® Classics mạnh mẽ - Lập bản đồ, vị trí và định tuyến hoàn toàn tự động Các tính năng bổ sung của dòng Spartan-XL • Nguồn cung cấp 3.3V cho nguồn điện thấp với I / Os chịu được 5V • Ngõ vào nguồn • Hiệu suất cao hơn • Logic mang nhanh hơn • Mạng đồng hồ tốc độ cao linh hoạt hơn • Khả năng chốt trong các Khối logic có thể định cấu hình • Đầu vào chốt chụp nhanh • Bộ tạo chức năng MUX hoặc 2 đầu vào tùy chọn trên các đầu ra • Ổ đầu ra 12 mA hoặc 24 mA • Tương thích 5V và 3.3V PCI • Quét ranh giới nâng cao • Chế độ Express configuration



Dòng sản phẩm Mảng cổng lập trình trường (FPGA) Spartan®-3A giải quyết các thách thức về thiết kế trong hầu hết các ứng dụng điện tử I / O khối lượng lớn, nhạy cảm về chi phí và chuyên sâu.Họ năm thành viên cung cấp mật độ dao động từ 50.000 đến 1,4 triệu cổng hệ thống, như được thể hiện trong Bảng 1. FPGA Spartan-3A là một phần của họ Spartan-3A Mở rộng, cũng bao gồm Spartan-3AN không bay hơi và cao hơn mật độ Spartan-3A DSP FPGA.Dòng Spartan-3A được xây dựng dựa trên sự thành công của các dòng Spartan-3E và Spartan-3 FPGA trước đó.Các tính năng mới cải thiện hiệu suất hệ thống và giảm chi phí cấu hình.Những cải tiến của dòng Spartan-3A này, kết hợp với công nghệ quy trình 90 nm đã được chứng minh, cung cấp nhiều chức năng và băng thông trên mỗi đô la hơn bao giờ hết, thiết lập tiêu chuẩn mới trong ngành logic có thể lập trình.Do chi phí đặc biệt thấp, Spartan-3A FPGA lý tưởng phù hợp với nhiều ứng dụng điện tử tiêu dùng, bao gồm truy cập băng thông rộng, mạng gia đình, màn hình / chiếu và thiết bị truyền hình kỹ thuật số.Dòng Spartan-3A là một giải pháp thay thế ưu việt cho các ASIC được lập trình mặt nạ.FPGA tránh được chi phí ban đầu cao, chu kỳ phát triển kéo dài và tính không linh hoạt vốn có của ASIC thông thường, đồng thời cho phép nâng cấp thiết kế hiện trường.



Đặc trưng:

• Chi phí rất thấp, giải pháp logic hiệu suất cao cho các ứng dụng khối lượng lớn, có ý thức về chi phí

• Nguồn cung cấp VCCAUX dải kép đơn giản hóa thiết kế chỉ 3.3V

• Tạm dừng, chế độ Hibernate làm giảm sức mạnh hệ thống

• Chân giao diện SelectIO ™ đa điện áp, đa tiêu chuẩn

• Lên đến 502 chân I / O hoặc 227 cặp tín hiệu vi sai

• I / O một đầu LVCMOS, LVTTL, HSTL và SSTL

• Tín hiệu 3.3V, 2.5V, 1.8V, 1.5V và 1.2V

• Ổ đầu ra có thể lựa chọn, lên đến 24 mA mỗi chân

• Tiêu chuẩn QUIETIO giảm nhiễu chuyển mạch I / O

• Tương thích đầy đủ 3.3V ± 10% và tuân thủ trao đổi nóng.

• Tốc độ truyền dữ liệu hơn 640 Mb / giây trên mỗi I / O khác biệt

• LVDS, RSDS, mini-LVDS, I / O vi sai HSTL / SSTL với điện trở kết cuối vi sai tích hợp

• Hỗ trợ tốc độ dữ liệu kép (DDR) nâng cao

• Hỗ trợ DDR / DDR2 SDRAM lên đến 400 Mb / giây

• Hoàn toàn tuân thủ hỗ trợ công nghệ PCI® 32- / 64-bit, 33/66 MHz

• Nguồn logic dồi dào, linh hoạt • Mật độ lên đến 25.344 ô logic, bao gồm thanh ghi dịch chuyển tùy chọn hoặc hỗ trợ RAM phân tán

• Bộ ghép kênh rộng hiệu quả, logic rộng

• Logic mang tính nhìn trước nhanh chóng

• Hệ số nhân 18 x 18 nâng cao với đường ống tùy chọn

• Cổng gỡ lỗi / lập trình JTAG IEEE 1149.1 / 1532

• Kiến trúc bộ nhớ SelectRAM ™ phân cấp

• Bộ nhớ RAM khối nhanh lên đến 576 Kbits với khả năng ghi byte cho phép các ứng dụng bộ xử lý

• Lên đến 176 Kbits RAM phân phối hiệu quả

• Lên đến tám trình quản lý đồng hồ kỹ thuật số (DCM)

• Loại bỏ độ lệch đồng hồ (vòng lặp bị khóa trễ)

• Tổng hợp tần số, nhân, chia

• Chuyển pha độ phân giải cao

• Dải tần số rộng (5 MHz đến hơn 320 MHz)

• Tám mạng đồng hồ toàn cầu có độ lệch thấp, tám đồng hồ bổ sung cho mỗi nửa thiết bị, cộng với định tuyến có độ lệch thấp phong phú

• Giao diện cấu hình cho các PROM tiêu chuẩn ngành

• SPI nối tiếp Flash PROM tiết kiệm không gian, chi phí thấp

• x8 hoặc x8 / x16 BPI song song NOR Flash PROM

• Flash nền tảng Xilinx® chi phí thấp với JTAG

• Mã nhận dạng DNA của thiết bị duy nhất để xác thực thiết kế

• Tải nhiều dòng bit dưới điều khiển FPGA

• Kiểm tra CRC sau cấu hình

• Hỗ trợ hoàn chỉnh phần mềm hệ thống phát triển Xilinx ISE® và WebPACK ™ cùng với Spartan-3A Starter Kit

• Bộ xử lý nhúng MicroBlaze ™ và PicoBlaze

• Bao bì QFP và BGA chi phí thấp, các tùy chọn không chứa Pb

• Dấu chân chung hỗ trợ di chuyển mật độ dễ dàng

• Tương thích với một số FPGA không bay hơi của Spartan-3AN

• Tương thích với FPGA Spartan-3A DSP mật độ cao hơn

• Có sẵn phiên bản Ô tô XA



Sản phẩm liên quan :



Trạng thái FPGA Spartan-3A

XC3S50A Sản xuất

XC3S200A Sản xuất

XC3S400A Sản xuất

XC3S700A Sản xuất

XC3S1400A Sản xuất



XC3S50A –4 Hiệu suất tiêu chuẩn VQ100 / VQG100 Gói phẳng 4 chân rất mỏng 100 chân (VQFP) C Thương mại (0 ° C đến 85 ° C)

XC3S200A –5 Hiệu suất cao (Chỉ dành cho thương mại) TQ144 / TQG144 144-pin Thin Quad Flat Pack (TQFP) I Industrial (–40 ° C đến 100 ° C) XC3S400A FT256 / FTG256 256-ball Fine-Pitch Thin Ball Grid Array (FTBGA )

XC3S700A FG320 / FGG320 Mảng lưới bóng mịn 320 bóng (FBGA)

XC3S1400A FG400 / FGG400 Mảng lưới 400 bóng Fine-Pitch Ball (FBGA)

XC3S1400A FG484 / FGG484 Mảng lưới 484 bóng Fine-Pitch Ball (FBGA)

XC3S1400A FG676 FGG676 Mảng lưới bóng Fine-Pitch 676 bóng (FBGA)



XC3S50 (2) 50K 1,728 16 12 192 12K 72K 4 2 124 56

XC3S200 (2) 200K 4.320 24 20 480 30K 216K 12 4 173 76

XC3S400 (2) 400K 8.064 32 28 896 56K 288K 16 4 264 116

XC3S1000 (2) 1 triệu 17,280 48 40 1,920 120 nghìn 432 nghìn 24 4 391 175

XC3S1500 1,5M 29,952 64 52 3,328 208K 576K 32 4 487 221

XC3S2000 2M 46.080 80 64 5.120 320K 720K 40 4 565 270

XC3S4000 4M 62,208 96 72 6,912 432 nghìn 1,728 nghìn 96 4 633 300

XC3S5000 5M 74.880 104 80 8.320 520.000 1.872K 104 4 633 300



Để biết thêm thông tin về tình trạng còn hàng của dòng Spartan-3A FPGA, vui lòng gửi email: ic@icschip.com
