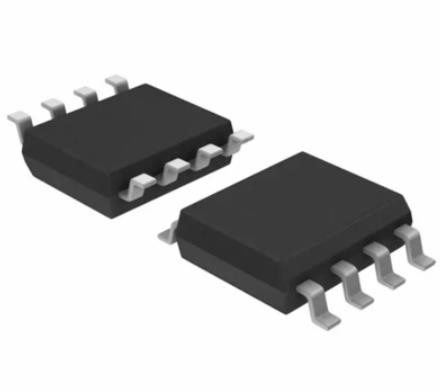

58 Pct Bộ khuếch đại cảm nhận dòng điện IC SMD SMT Texas Instruments INA213AIRSWR

Các tính năng cho INA213

• Phạm vi chế độ chung rộng: –0,3 V đến 26 V
• Điện áp bù đắp: ± 35 µV (Tối đa, INA210) (Cho phép Giọt Shunt 10 mV Toàn thang đo)
• Sự chính xác:
  • Lỗi tăng (Nhiệt độ quá cao tối đa):
    • ± 0,5% (Phiên bản C)
    • ± 1% (Phiên bản A và B)
  • Độ lệch chênh lệch 0,5 µV / ° C (Tối đa)
  • 10-ppm / ° C Tăng độ lệch (Tối đa)
• Lựa chọn lợi nhuận:
  • INA210: 200 V / V
  • INA211: 500 V / V
  • INA212: 1000 V / V
  • INA213: 50 V / V
  • INA214: 100 V / V
  • INA215: 75 V / V
• Dòng tĩnh: 100 µA (Tối đa)
• Gói SC70 và Mỏng UQFN: Tất cả các kiểu máy

Mô tả cho INA213

INA21x là màn hình ngắt dòng điện, đầu ra điện áp (còn được gọi là bộ khuếch đại cảm nhận dòng điện) thường được sử dụng để bảo vệ quá dòng, đo dòng điện chính xác để tối ưu hóa hệ thống hoặc trong các mạch phản hồi vòng kín.Loạt thiết bị này có thể cảm nhận được sự sụt giảm qua màn chắn ở điện áp chế độ chung từ –0,3 V đến 26 V, không phụ thuộc vào điện áp nguồn.Sáu mức tăng cố định có sẵn: 50 V / V, 75 V / V, 100 V / V, 200 V / V, 500 V / V hoặc 1000 V / V.Độ lệch thấp của kiến ​​trúc zero-drift cho phép cảm biến dòng điện với mức giảm tối đa trên shunt ở mức thấp nhất là 10 mV toàn quy mô.

Các thiết bị này hoạt động từ một nguồn điện 2,7-V đến 26-V duy nhất, tạo ra dòng điện tối đa là 100 µA.Tất cả các phiên bản đều được chỉ định trong phạm vi nhiệt độ hoạt động mở rộng (–40 ° C đến + 125 ° C), và được cung cấp trong gói SC70 và UQFN.
