NPN PNP IC chip điện tử Transistor điều chỉnh được Texas Instruments TI TPS54526RSAR

Các tính năng cho TPS54526

• Chế độ D-CAP2 ™ cho phép phản hồi nhanh chóng
• Độ gợn sóng đầu ra thấp và cho phép tụ điện đầu ra gốm
• Rộng VTRONGdải điện áp đầu vào: 4,5 V đến 18 V
• Dải điện áp đầu ra: 0,76 V đến 5,5 V
• FET tích hợp hiệu quả cao được tối ưu hóa cho các ứng dụng chu kỳ nhiệm vụ thấp hơn - 63 mΩ (mặt cao) và 33 mΩ (mặt thấp)
• Hiệu suất cao, nhỏ hơn 10 µA khi tắt máy
• Độ chính xác tham chiếu bandgap ban đầu cao
• Khởi động mềm có thể điều chỉnh
• Khởi động mềm định vị trước
• Tần số chuyển mạch 650-kHz (fSW)
• Theo chu kỳ vượt quá giới hạn hiện tại
• Công suất đầu ra tốt
• Tự động bỏ qua chế độ Eco-mode ™ để đạt hiệu quả cao khi tải nhẹ

Mô tả cho TPS54526

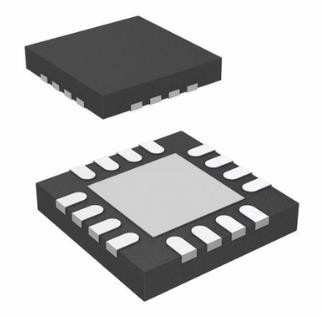

TPS54526 là bộ chuyển đổi buck đồng bộ chế độ D-CAP2 ™ thích ứng đúng thời gian.TPS54526 cho phép các nhà thiết kế hệ thống hoàn thiện bộ điều chỉnh bus công suất của thiết bị cuối khác nhau với giải pháp hiệu quả về chi phí, số lượng thành phần thấp, giải pháp dòng dự phòng thấp.Vòng điều khiển chính cho TPS54526 sử dụng điều khiển chế độ D-CAP2 ™ cung cấp phản hồi thoáng qua rất nhanh mà không cần thành phần bù bên ngoài.Điều khiển thời gian thích ứng hỗ trợ chuyển đổi liền mạch giữa chế độ PWM ở điều kiện tải cao hơn và hoạt động Eco-mode ™ ở tải nhẹ.Chế độ sinh thái ™ cho phép TPS54526 duy trì hiệu suất cao trong điều kiện tải nhẹ hơn.TPS54526 cũng có một mạch độc quyền cho phép thiết bị sử dụng cả tụ điện đầu ra có điện trở nối tiếp tương đương thấp (ESR), chẳng hạn như POSCAP, SP-CAP và tụ gốm ESR cực thấp.Thiết bị hoạt động từ đầu vào VIN 4,5-V đến 18-V.Điện áp đầu ra có thể được lập trình trong khoảng từ 0,76V đến 5,5V.Thiết bị này cũng có thời gian khởi động mềm có thể điều chỉnh được và chức năng hoạt động tốt.TPS54526 có sẵn trong gói HTSSOP 14 chân và gói QFN 16 chân, được thiết kế để hoạt động từ –40 ° C đến 85 ° C.
