| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | Texas Instruments |
| Số mô hình: | TPD2S300YFFR |
| Số lượng đặt hàng tối thiểu: | 1000 |
| Giá bán: | Contact me for the latest prices |
| chi tiết đóng gói: | Thyristor tần số cao 1 cái / hộp 50 cái / thùng |
| Điều khoản thanh toán: | D / A, D / P, T / T, Western Union |
| Khả năng cung cấp: | 100K Pices / ngày |
| Điểm nổi bật: | FZ400R17KE3,FZ400R17KE4,FZ400R12KE3 |
||
|---|---|---|---|
Transistor NPN PNP Texas Instruments / TI TPD2S300YFFR
| Mô-đun ECAD | Biểu tượng PCB, Dấu chân & Mô hình 3D |
| Tình trạng cung và cầu | THĂNG BẰNG |
| Phổ biến | Cao |
| Đe dọa giả mạo trong thị trường mở | 37 phần trăm. |
| Số lượng mỗi gói | 3000 |
| HTSUS | 8542.39.0001 |
| ECCN | EAR99 |
| Trạng thái ĐẠT | ĐẠT ĐƯỢC Không bị ảnh hưởng |
| Mức độ MSL | 1 (Không giới hạn) |

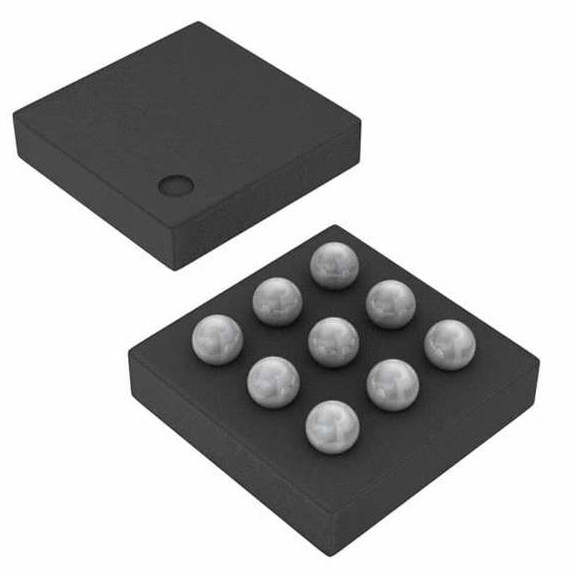

| Trường hợp / Gói | 9-DSBGA |
| Số phần nguồn giành chiến thắng | 937236-TPD2S300YFFR |
| Gắn | Bề mặt gắn kết |
| Bưu kiện | Reel - TR |
| nhà chế tạo | Texas Instruments |
| Thời gian tiến hành giới thiệu ước tính | 34 tuần |
| Thể loại | Bảo vệ mạch |
| Bưu kiện | 9-UFBGA, DSBGA |
| Tên gia đình | TPD2S300 |
| Số bộ phận khác | TPD2S300YFFR-ND, 296-50034-1, 296-50034-2, 296-50034-6 |
TPD2S300 là giải pháp bảo vệ cổng USB Type-C chip đơn cung cấp 20-VShort-to-VXE BUÝTbảo vệ quá áp và IEC ESD cho các chân CC1 và CC2.
Kể từ khi phát hành đầu nối USB Type-C, nhiều sản phẩm và phụ kiện cho USBType-C đã được phát hành không đáp ứng thông số kỹ thuật của USB Type-C.Một ví dụ về điều này là bộ chuyển đổi Nguồn điện USB Type-C bắt đầu với 20 V trên VXE BUÝThàng.Một mối quan tâm khác đối với USB Type-C là việc xoắn và trượt cơ học của đầu nối có thể làm ngắn các chân do chúng có khoảng cách gần nhau trong đầu nối nhỏ này.Điều này có thể gây ra 20-VVXE BUÝTđược nối tắt đến các chân CC.Ngoài ra, do sự gần gũi của các chân trong đầu nối Type-C, có một mối lo ngại lớn rằng các mảnh vụn và độ ẩm sẽ gây ra 20-VVXE BUÝTchân được nối tắt đến các chân CC.
Các thiết bị không lý tưởng và các sự kiện cơ học này khiến cho các chân CC phải chịu được 20-V, mặc dù chúng chỉ hoạt động ở 5 V hoặc thấp hơn.TPD2S300 cho phép các chân CC chịu được 20-V mà không ảnh hưởng đến hoạt động bình thường bằng cách cung cấp bảo vệ quá áp cho các chân CC.Thiết bị đặt các FET điện áp cao mắc nối tiếp trên các đường dây CC.Khi điện áp trên ngưỡng OVP được phát hiện trên các đường dây này, các công tắc điện áp cao sẽ được mở ra, cách ly phần còn lại của hệ thống khỏi tình trạng điện áp cao có trên đầu nối.
Cuối cùng, hầu hết các hệ thống yêu cầu bảo vệ ESD cấp hệ thống IEC61000-4-2 cho các chốt bên ngoài của chúng.TPD2S300 tích hợp bảo vệ IEC 61000-4-2 ESD cho các chân CC1 và CC2, loại bỏ việc cần thiết phải đặt điốt TVS điện áp cao bên ngoài đầu nối.
